○ 配置了多功能夾具可做雙臂B-β測試和單臂C-γ測試
○ 機械模具、鑄件技術更穩定,中心角度不會因長時間使用偏移,導致數據不準
○ 采用國際先進進口17位絕對值光電編碼器

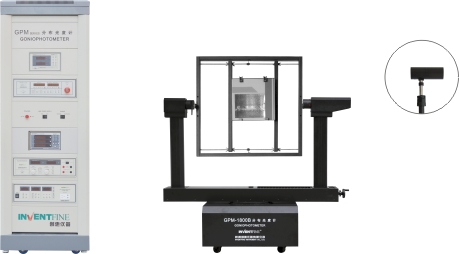

臥式分布光度計(配光曲線)完全滿足CIE-70, IES-LM-79, IES-LM-75, IES-LM-80, (EU) 2019/2015, EN13032-1 clause 6.1.1.3 goniophotometer type 1等要求,被測燈具旋轉角度范圍: (γ) ±180° (或者0~360°), (C) ±180° ( 或者0~360°)連續旋轉不繞線(專利技術)。同時配置了多功能夾具可做雙臂B-β測試和單臂C-γ測試。用于測量各類LED室內照明燈具、投光燈具、道路照明燈具的空間光強分布及多種光度參數。配專用光譜分析儀可實現空間色度特性測量。
測量參數
空間光強分布、任意截面上的光強分布曲線(可分別用直角坐標系或極坐標系顯示)、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通量、下射光通量、燈具總光通量、有效光通量 、利用系數以及電參數

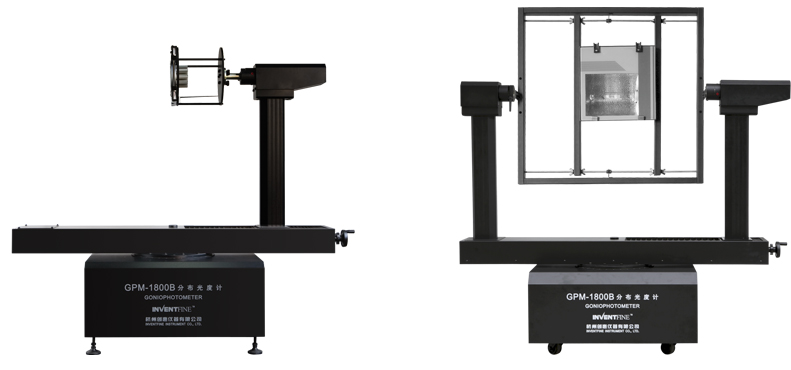

B-β測量 C-γ測量
文件輸出格式
*.CIE CIE文件格式
*.IES IESNA 北美標準格式
*.TM14 TM14 文件格式(英國標準)
*.EUT EULUMDAT 文件格式 (德國標準)
*.CSV EXCEL表格格式
......
>被測燈具可繞垂直軸和水平軸轉動,轉動范圍:±180°(或 0-360°)
>角度精度:0.1度,傳動角度分辨率:0.01度
>光度測量范圍
照度:0.01lx-10000lx 光強:1cd-107cd(探頭)
>光度測量精度 :2% (標準光源下)
>雜散光:≤ 0.1%;
>被測對象(含燈具和夾具)的最大允許尺寸
B-β方案:1100mm(寬)×1600mm(高)
C-γ方案:Φ1600mm(直徑)×550mm(深)
? 完全滿足CIE-70, IES-LM-79, IES-LM-75, IES-LM-80, (EU) 2019/2015, EN13032-1 clause 6.1.1.3 goniophotometer type 1
? 測試燈具旋轉角度范圍: (γ) ±180° (或者0~360°), (C) ±180° ( 或者0~360°)
? 配置了多功能夾具可做雙臂B-β測試和單臂C-γ測試
? 角度精度:0.1°
? 光度探頭精度: CIE Class A
? 通過RS485/USB連接電腦,中英文軟件可以在Win7, Win8, Win10 及Win11下運行
? 測試數據可以導出如下格式文件:ies, ldt, cie, cib, tm4, cen, excel等,導出的文件可用于相關照明設計軟件如DiaLux

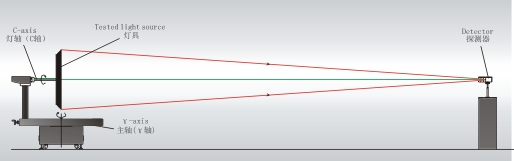

在測試過程中,探頭保持靜止,燈具繞垂直軸(γ軸)和水平軸(C平面軸)轉動,從而得到整個空間的光強分布。

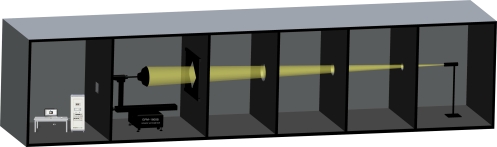

測量平面圖
測量方案
CIE Pub. NO.70, “The Measurment of Absolute Luminous Intensity Distributions”
CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”
CIE Pub.NO.76, “Photometry-the CIE Sytstem of Physical Photometry”
CIE 121-1996 “The Photometry of Goniophotometer of Luminaries”5. IESNA LM-75 “Goniophotometer Types and Photometric Coordinates”
IESNA LM-79 “Electrical and Photometric Measurements of Solid-state Lighting Products”
IESNA-1971(73-96),“IES Practical Guide to Photometry”
IESNA 61341 “Method of Measurement of Center Beam Intensity and Beam Angle(s) of Reflector Lamp”
GB/T 9467-2008, “室內燈具光度測試”
GB/T 9468-2008, “道路照明燈具光度測試”
GB/T 7002-2008,“投光照明燈具光度測試”
LB/T 001-2008 “整體式LED路燈的測量方法”
GB/T 24824-2009 “普通照明用LED模塊測量方法”
LB/T 001-2009 “ 整體式LED 路燈的測量方法”
...

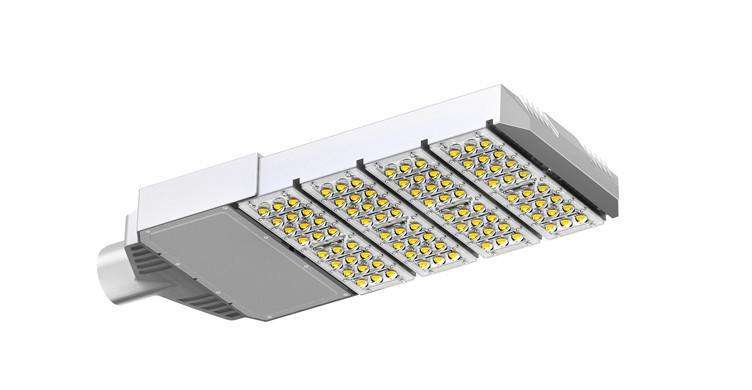

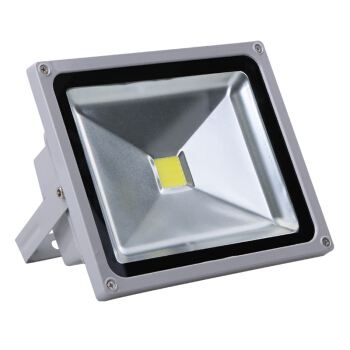

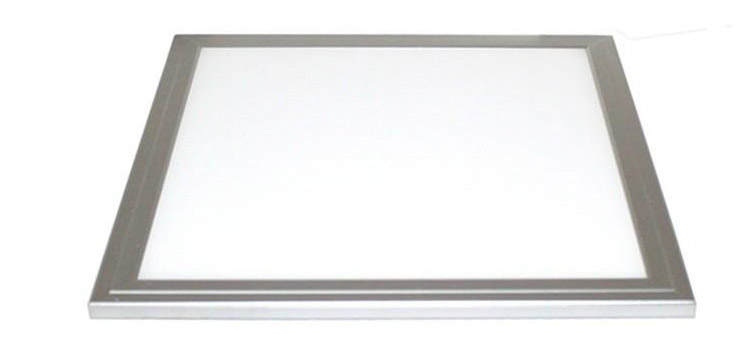

戶外燈具、道路燈具、室內燈具、投光燈具等各類燈具的光度性能測試。
