節律照明是通過調控光照參數(光譜、強度、時序)來維持人體晝夜節律同步的照明技術。研究表明,異常的照明環境會導致褪黑素分泌紊亂,進而引發睡眠障礙、代謝疾病等問題。國際照明委員會(CIE)已建立以黑視素(ipRGCs)為核心的非視覺生物效應評價體系。
節律照明中有三種重要參數黑視素通量(Melanopic Flux)、M/P比率(M/P Ratio)、黑視素等效日光效率(MDER)。
黑視素通量(Melanopic Flux, Φmel)
表征光源刺激黑視素細胞的有效光通量,單位為黑視素勒克斯(mel-lux)。
是指光源發出的光對人體黑視素受體產生刺激的光通量,反映了光對人體生物鐘調節的潛在能力。黑視素通量通過光譜功率分布加權黑視素敏感曲線(Smel(λ)積分得出,黑視素通量越高,燈具越能實現更高的黑視素照度,直接作用于視網膜中的ipRGC細胞,進而影響褪黑素的合成?。?
其計算公式為:
?計算步驟?:
1、?獲取光源光譜數據
· ?用積分球系統測量380-780nm光譜功率分布Φe(λ)(單位:W/nm)
· 波長間隔≤1nm,需NIST校準
2、?加載黑視素靈敏度函數?
· 采用CIE S026:2018標準中的Smel(λ)函數(如下圖示)
· 函數峰值在480nm藍光波段

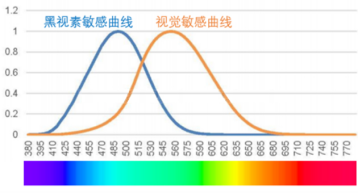

(示意圖:黑視素光譜靈敏度曲線)
3、?數值積分計算?
{Φe(λ)為光譜輻射通量,V(λ)為明視覺光譜光視效率函數,S(λ)為黑視素靈敏度函數}
二、M/P比率(Melanopic/Photopic Ratio)
反映光源黑視素效應與明視覺效應的比值。 是指光譜中含有黑視素敏感成分的比例,是黑視素通量與光通量的比例,用于評估光對人體生理節律和視覺功能的綜合影響。M/P比率越高,同樣的光通量越能有效抑制褪黑素的合成,通常在需要警醒的場合(如學習、工作場合)需要較高的M/P比率?。
其計算公式為:
1、?獲取光源光譜數據?
使用光譜輻射計在380-780nm波長范圍內以1nm間隔測量光源的光譜功率分布(SPD),記為Φ?(λ)(單位:W/nm)。
2、?加載標準視敏度函數?
· ?明視覺光通量Φ?計算?:
Φ? = ∫Φ?(λ)·V(λ)dλ
(V(λ)為CIE 1924明視覺光譜光視效率函數)
· ?黑視素通量Φ???計算?:
Φ??? = ∫Φ?(λ)·S???(λ)dλ
(S???(λ)為CIE S026:2018定義的黑視素光譜靈敏度函數)
3、?執行數值積分?
對每個1nm波長間隔的光譜數據,分別用V(λ)和S???(λ)加權后求和:
(Δλ=1nm為波長間隔)
4、計算M/P比率?
三、黑視素等效日光效率(MEDI, Melanopic Efficacy of Daylight Illuminance)
表示光源相對于標準日光(D65)的黑視素刺激效率。
衡量照明在模擬自然日光對人體節律調節效果方面的能力,反映了光源的黑視素通量與具有相同照度的標準日光的比值。MDER越高,表示照明越接近自然日光的效果?。

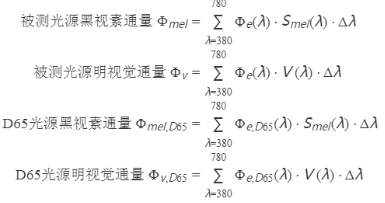

其計算公式為:
計算步驟?
?1. 基礎參數測量?
· ?被測光源光譜?:用積分球系統測量380-780nm光譜功率分布Φe(λ) (單位:W/nm),波長間隔≤1nm,需NIST校準
· ?D65標準光源光譜?:調用CIE標準光源庫中的D65相對光譜功率分布(SPD)
注:
· Smel(λ):CIE S026:2018黑視素光譜靈敏度函數(峰值480nm)
· V(λ):CIE 1924明視覺光譜光視效率函數
· Δλ:波長間隔(通常取1nm)
簡化公式?(參考CIE標準):
式中0.9058為D65光源的固定M/P比率常數
